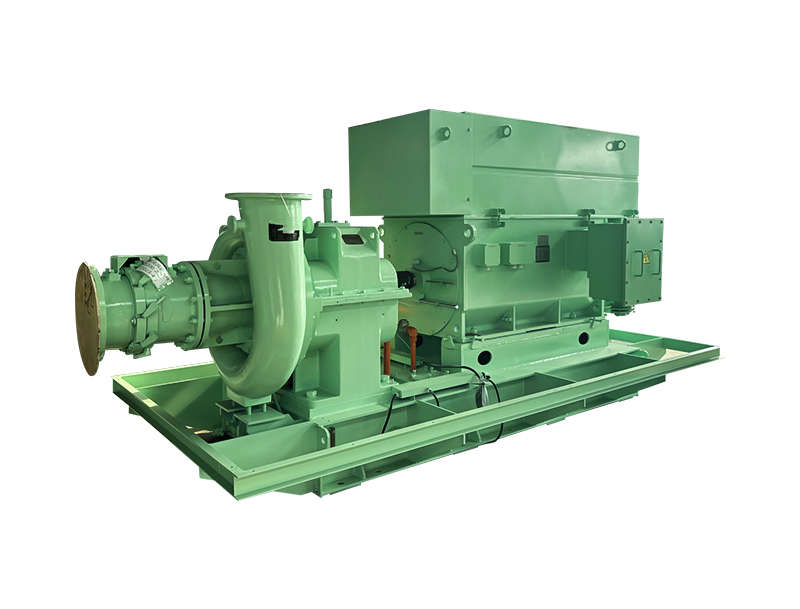

单级高速离心鼓风机，采用电机驱动，高速齿轮箱增速，匹配高性能叶轮。采用先进的三元流技术设计，气动效率达95%，匹配进出口导叶联动调节，工作范围40-110%。其主要特点是高效节能、高度自动化集成化、稳定性好、安装维护方便，可广泛应用于污水处理、冶金、造纸、尾气脱硫、制药、气体增压等行业。

核心部件

一、进口导叶和可调扩压器机构

　　进口导叶和可调扩压器组合匹配使用，提升宽范围工况下的运行效率，获得最佳的喘振安全保护线；

　　可满足鼓风机供气量从40%~110%的范围进行调节。

二、齿轮箱

　　齿轮采用平行轴斜齿轮型式,齿轮、齿轮轴全部由锻造合金钢加工制造；

　　双重迷宫式密封，保证鼓风机出口气体中无油；

　　齿轮箱采用铸铁制造，水平剖分结构，易于拆装、维护。

三、高效率航空离心叶轮

　　根据最先进的三元流理论设计，CFD流体力学分析;

　　采用大小叶片及后弯式气动布局，拥有最佳的空气动力学性能，效率高达95%；

　　采用高强度航空铝合金(AL7075-T651)、不锈钢或航空级钛合金材质，满足不同介质，不同场合的使用需求；

　　叶片由精密五轴数控机床加工。

四、蜗壳

　　蜗壳壁的型线设计成对数螺旋线，同时采用圆形截面，提高蜗壳内部流动效率；

　　蜗壳采用精密铸铁整体铸造成型，设计压力为1MPa；

　　轴向进气，周向排气。

产品特点

　　1.叶轮采用三元流动理论设计，应用流动分析技术预测鼓风机的性能，使多变效率高达82%。

　　2. 风机采用轴向进气导叶及扩压器调节装置，流量调节范围为额定流量的45%～110%，使其在非额定工况下运行也有较高的效率。

　　3. 采用组装式整体结构，鼓风机本体组装在齿轮增速箱的壳体上，润滑油系统、电机及齿轮增速箱紧凑的布置在共用底座上，底座兼作油箱。

　　4. 转子经严格动平衡后，振动小，可靠性高，整体噪音低。转动惯量小，机组的启动、停车时间短，它与同流量和压力的多级离心鼓风机相比，能耗小，重量轻，占地面积小。

　　5. 风机结构先进合理，易损件少，安装、操作、维护方便。整机的轴承振动、温度，防喘振控制，启动联锁保护，故障报警，润滑系统油压、油温控制等均采用可编程序逻辑控制器控制，使整机运行得到实时的监控。

关键技术

　　高速离心鼓风机气动设计技术

　　大传动比高速齿轮箱设计制造技术

　　防喘振系统设计技术

性能范围
